การคำนวณเพลาโดยใช้ BEARINX-online
ซอฟต์แวร์การคำนวณที่มีประสิทธิภาพจาก INA / FAG - พร้อมให้บริการเป็นเวอร์ชันออนไลน์สำหรับลูกค้า
บริการนี้มีไว้สำหรับลูกค้าโดยตรงของแชฟฟ์เลอร์และตัวแทนจำหน่ายของแชฟฟ์เลอร์เท่านั้น ข้อเสนอนี้สามารถใช้ได้กับวิทยาลัย
เครื่องมือคำนวณทั่วไปที่พบในตลาดโดยทั่วไปมักใช้วิธีการคำนวณที่ง่ายมาก (วิธีการคำนวณตามในแคตตาล็อก) ซึ่งตลับลูกปืนจะถูกนำมาพิจารณาในลักษณะไม่ยืดหยุ่นและเป็นเอกเทศ มากกว่าลักษณะที่ยืดหยุ่นในตำแหน่งที่แม่นยำในระบบเพลา ซึ่งหมายความว่าไม่มีการพิจารณาถึงโหลดและลักษณะการเคลื่อนที่ของตลับลูกปืน เนื่องจากการโก่งตัวของเพลาหรือพฤติกรรมยืดหยุ่นของหน้าสัมผัสของเม็ดลูกปืน นอกจากนี้การกระจายโหลดภายในในตลับลูกปืนซึ่งมีบทบาทสำคัญในเรื่องอายุการใช้งานเนื่องจากความล้า จะถูกกำหนดโดยวิธีการประมาณค่า
สามารถใช้ BEARINX-online เพื่อกำหนดอิทธิพลของการโก่งตัวของเพลาและความยืดหยุ่นของหน้าสัมผัสที่เกิดการกลิ้งบนตลับลูกปืน ในกรณีของการกระจายโหลดภายใน ข้อมูลโปรไฟล์ของเม็ดลูกปืนและร่องวิ่งจะถูกนำมาพิจารณาร่วมด้วย ในการคำนวณช่องว่างภายในการใช้งาน จะมีตัวช่วยการป้อนข้อมูลที่ยินยอมให้ป้อนข้อมูลเกี่ยวกับอุณหภูมิ ค่าเผื่อพิกัด และความหยาบของแหวนและตำแหน่งที่ตลับลูกปืนกดนั่่งอยู่ นอกจากนี้ยังสามารถคำนวณความแข็งแกร่งที่จุดทำงานได้
BEARINX-online ช่วยให้คุณคำนวณระบบเพลาแกนเดี่ยวที่รองรับตลับลูกปืนแบบซ้อนกัน

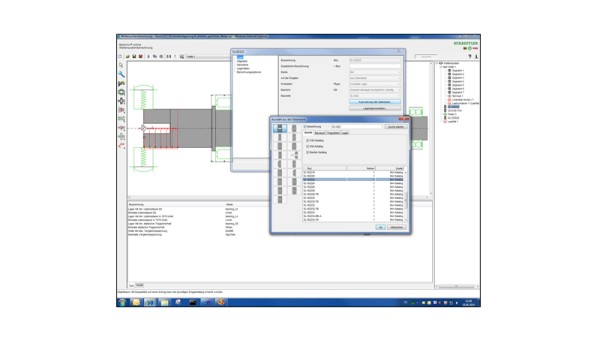

อินเทอร์เฟซที่ใช้งานง่าย
BEARINX-online ใช้โมเดลการคำนวณและอัลกอริทึมแบบเดียวกับเวอร์ชันเต็มของ BEARINX เนื่องจากทั้งสองโปรแกรมใช้ซอร์สโค้ดเดียวกัน

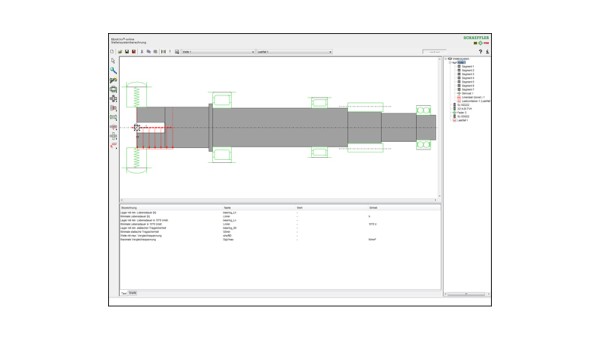

อินเทอร์เฟซผู้ใช้ที่ใช้ภาษา Java ช่วยคุณในการป้อนข้อมูลและข้อเสนอผ่านการแสดงกราฟิกของโมเดล เช่นเดียวกับโครงสร้างออบเจ็กต์ทั้งภาพรวมของโมเดลและโอกาสในการตรวจสอบข้อมูลที่ป้อนเข้า
ตลับลูกปืนและข้อมูลตลับลูกปืนจากช่วงแค็ตตาล็อกแชฟฟ์เลอร์ที่สมบูรณ์มีอยู่ในฐานข้อมูลแบบรวมและสามารถถ่ายโอนไปยังแบบจำลองได้ การคำนวณจะดำเนินการบนเซิร์ฟเวอร์การคำนวณที่มีประสิทธิภาพซึ่งตั้งอยู่ที่แชฟฟ์เลอร์
วิศวกรที่ปรึกษาที่อยู่เคียงข้างคุณ
ไฟล์การคำนวณที่สร้างใน BEARINX-online เข้ากันได้กับ BEARINX เวอร์ชันเต็ม ซึ่งหมายความว่าไฟล์การคำนวณเหล่านี้สามารถแลกเปลี่ยนได้อย่างง่ายดาย ทำให้การสื่อสารที่ง่ายขึ้นกับบริการด้านวิศวกรรมของเราและหลีกเลี่ยงการทำงานซ้ำซ้อน
การวิเคราะห์รูปแบบการออกแบบของคุณได้รับความช่วยเหลือจากเอกสารที่โปร่งใสของผลลัพธ์ในรูปแบบ HTML และการแสดงภาพกราฟิกของ ผลกระทบของเพลา และการกระจายโหลดภายในในตลับลูกปืนตลอดจนเส้นกราฟแรงดัน-ความถี่สำหรับตลับลูกปืน
ระบบช่วยเหลือและโปรแกรมการเรียนรู้ออนไลน์ช่วยให้คุณใช้ศักยภาพของ BEARINX ออนไลน์ได้อย่างเต็มที่
BEARINX-online นำเสนอการคำนวณอายุการให้คะแนนอ้างอิงที่ปรับเปลี่ยนโดยละเอียดตามมาตรฐาน ISO TS 16281 (ภาษาอังกฤษ) หรือ DIN 26281 (ภาษาเยอรมัน) ตามระดับความเชี่ยวชาญทางเทคนิคในปัจจุบัน
การพัฒนา BEARINX-online ไม่ได้มีวัตถุประสงค์เพื่อถ่ายโอนคำแนะนำและบริการคำนวณจากแชฟฟ์เลอร์ไปยังลูกค้า ในทางตรงกันข้าม เราต้องการทำงานร่วมกับคุณอย่างใกล้ชิดมากขึ้นกว่าเดิม มีวัตถุประสงค์เพื่อทำการเลือกตลับลูกปืนเบื้องต้นที่เหมาะสมในขั้นตอนการออกแบบระยะแรก เพื่อลดระยะเวลาในการพัฒนาภายในบริษัทของคุณ
ข้อตกลงการใช้งานตามสัญญา
หากคุณขอ 'การอนุมัติ' สำหรับการคำนวณเพลา BEARINX-online สิ่งนี้จะเริ่มต้นกระบวนการตัดสินใจภายใน ซึ่งหากประสบความสำเร็จ ก็จะจะนำไปสู่ข้อเสนอของสัญญา
เมื่อลงนามในสัญญาแล้ว เราจะสร้างการเข้าสู่ระบบและเชิญคุณเข้าร่วมหลักสูตรการฝึกอบรม 1 วันที่ Schaeffler Academy ใน Herzogenaurach ตามด้วยการอนุญาตขั้นสุดท้ายให้ใช้โมดูลการคำนวณ
ค่าธรรมเนียมแรกเข้า
ข้อกำหนดการคำนวณเพลาโดยใช้ BEARINX-online บนอินเทอร์เน็ตและหลักสูตรการฝึกอบรม 1 วันสำหรับการสนับสนุนเบื้องต้นมีค่าใช้จ่ายเพียงครั้งเดียวดังต่อไปนี้:
- ผู้เข้าร่วม 1 คน 1,000 €
- ผู้เข้าร่วม 2 คน 1800 €
- ผู้เข้าร่วม 3 คน 2400 €
- ผู้เข้าร่วม 4 คน 2800 €
- ผู้เข้าร่วมเพิ่มเติมแต่ละคน +200 €
ไม่มีใบอนุญาตหรือค่าบำรุงใด ๆ
สำหรับวิทยาลัย การคำนวณเพลาโดยใช้ BEARINX-online นั้นเริ่มแรกนั้น ไม่มีค่าใช้จ่าย
ข้อจำกัดที่ใช้กับเวอร์ชันของลูกค้า
การคำนวณเพลาโดยใช้ BEARINX-online มีไว้สำหรับการออกแบบผลิตภัณฑ์ชั่วคราวเท่านั้น สำหรับการออกแบบขั้นสุดท้ายและการเลือกผลิตภัณฑ์ ควรขอความช่วยเหลือจากส่วนที่เกี่ยวข้องของบริการด้านวิศวกรรมของแชฟฟ์เลอร์
