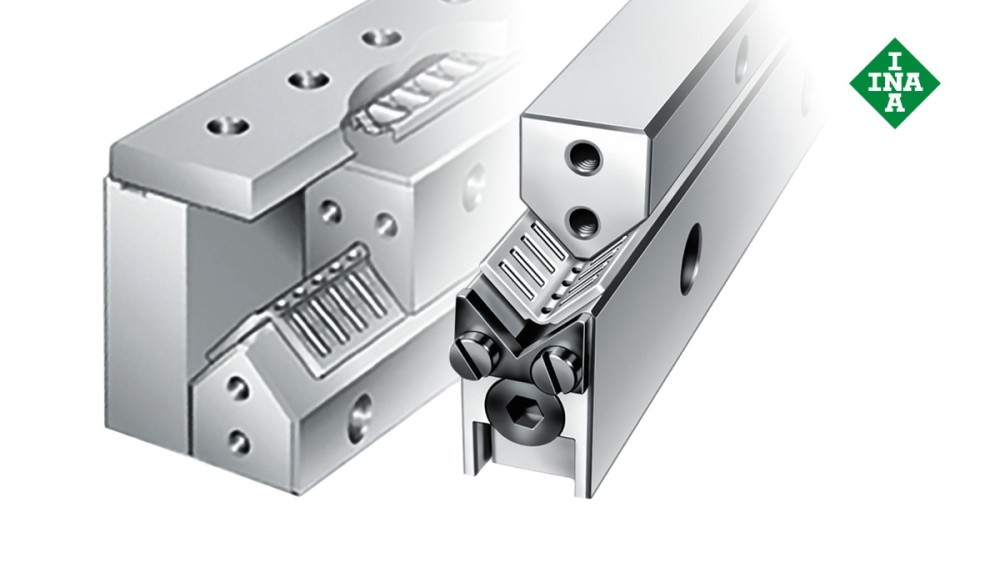

ราง ML/V พร้อมหมุดปรับตั้งและรังของตลับลูกปืนเรียบแบบทำมุม
![ระบบเคลื่อนที่เชิงเส้นแชฟฟ์เลอร์ ราง ML/V พร้อมหมุดปรับตั้งและรังของตลับลูกปืนเรียบแบบทำมุม](https://www.schaeffler.co.th/remotemedien/media/_shared_media_rwd/05_products_services_1/industrial_products_services/linear_guidance_systems/product_description_linear_guidance_systems/000189E5_16_9-schaeffler-products-m-v-guideways-with-angled-flat-cage_rwd_1000.jpg)
แบบพื้นฐานประกอบด้วยราง ML/V แบบคู่ ที่มีหมุดปรับตั้งและรังของตลับลูกปืนเม็ดลูกกลิ้งแบบเข็มแบบทำมุม ระบบรางตลับลูกปืนนี้ถูกกำหนดค่าพรีโหลดโดยใช้หมุดปรับตั้ง หมุดปรับตั้งนี้ให้พรีโหลดอย่างเท่าเทียมกันตลอดความยาวของรางเลื่อน ระยะพิตช์ของผิวหมุดปรับตั้งคือ 1.5 % เมื่อหมุดปรับตั้่งเคลื่อนไป 1 มิลลิเมตร ความสูงจะเปลี่ยนไป 15 ไมโครเมตร รางเลื่อนที่ให้มาเป็นแบบเกรด Q2, Q6 และ Q10
รังของตลับลูกปืนที่ใช้เป็นแบบรังของตลับลูกปืนเม็ดลูกกลิ้งแบบเข็มแบบทำมุมสองแถว ทำจากโลหะหรือพลาสติก
