Schaeffler Mounting Manager
เป็นโปรแกรมช่วยเหลือที่ใช้งานง่ายเพื่อช่วยให้มั่นใจได้ว่าการประกอบลูกปืนเข้ากับรูในทรงเรียวเป็นไปอย่างถูกต้อง โดยจะมีตัวเลือกดังต่อไปนี้:
- โปรแกรมจะแสดงวิธีการติดตั้งแบบทางกลและแบบไฮดรอลิกหลากหลายวิธี
- โปรแกรมจะคำนวณข้อมูลที่จำเป็นสำหรับการติดตั้งโดยสัมพันธ์กับการลดลงของช่องว่างภายในตามแนวรัศมี การกระจัดตามแนวนอน และแรงกดเริ่มต้น
- รวมทั้งจะให้คำแนะนำในการติดตั้งที่มีประโยชน์
- และโปรแกรมจะสร้างรายการของอุปกรณ์เสริมและเครื่องมือที่จำเป็นให้แก่คุณ
Schaeffler Mounting Manager ในพริบตา
ในการใช้ข้อได้เปรียบและความเป็นไปได้ทั้งหมดของ Mounting Managerให้เลือกตัวแปรที่จำเป็นสำหรับการคำนวณทีละขั้น แอปพลิเคชันจะแนะนำคุณ 6 ขั้นตอนง่ายๆ จนถึงการทำรายงานขั้นสุดท้าย
- ตลับลูกปืน-การเลือก
คัดกรองจากประเภทตลับลูกปืนทั่วไปในรุ่น (series) ที่กำหนดโดยเฉพาะจนถึงตลับลูกปืนที่คุณต้องการรับข้อมูลการติดตั้ง - ตลับลูกปืน-บ่ารอง
หากบ่ารองลูกปืนเป็นเพลา ปลอกสวมเพลาแบบ adaptor หรือปลอกถอดให้ตัดสินใจระหว่างค่าที่กำหนดไว้ล่วงหน้า - วิธีการวัดและการติดตั้ง
วิธีการวัดช่วยให้คุณสามารถเลือกระหว่างการกระจัดตามแนวแกนและการลดลงของช่องว่างภายในตามแนวรัศมี นอกจากนี้ยังมีทางเลือกต่างๆ สำหรับวิธีการติดตั้ง - ตัวเลือกการคำนวณ
Mounting Manager ให้ผลลัพธ์ที่แน่นอนโดยการป้อนขนาดที่วัดได้ต่างๆ ขั้นตอนนี้จะข้ามไปในการเลือกล่วงหน้าบางรายการเพื่อให้แสดงผลโดยตรง - ผลลัพธ์
พารามิเตอร์การติดตั้งที่สำคัญ เช่น แรงกดร่วม ความเค้นตามแนวสัมผัส และแรงอื่นๆ จะแสดงเป็นรายการสำหรับตำแหน่งเริ่มต้นและตำแหน่งสิ้นสุด ไม่มีอุปสรรคในการติดตั้งที่สมบูรณ์แบบด้วยคำแนะนำเพิ่มเติมสำหรับส่วนประกอบและเครื่องมือที่ระบุไว้ - รายงาน
รายงานขั้นสุดท้ายจะสรุปค่าอินพุตทั้งหมดรวมทั้งผลลัพธ์ รายงานนี้สามารถบันทึกเป็นเอกสาร pdf หรือ html และพิมพ์ได้ หากต้องการ
ทางเลือกการคำนวณสำหรับวิธีการติดตั้ง:
ตลับลูกปืนที่มีรูในแบบเรียวแบบเรียวสามารถติดตั้งเข้ากับเพลาทรงเรียวหรือส่วนที่หมุนโดยตรง หรือจะติดตั้งโดยใช้ปลอกอะแดปเตอร์หรือปลอกสวมถอดลงบนเพลาทรงกระบอกก็ได้ ค่าช่องว่างภายในสามารถถูกกำหนดด้วยวิธีทั่วไปโดยการใช้ฟีลเลอร์เกจ หรือโดยใช้การวัดการกระจัดตามแนวแกนก็ได้
ก) การติดตั้งลูกปืนที่มีรูในแบบเรียวโดยการวัดการกระจัดตามแนวแกน

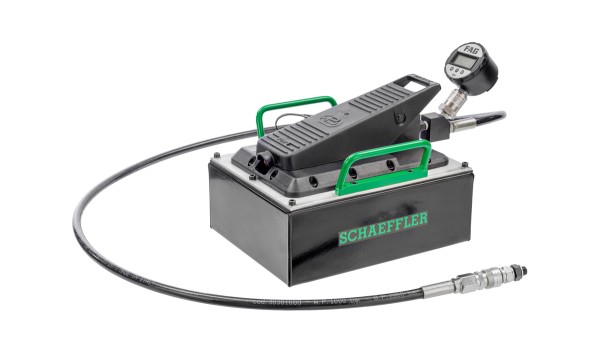

ลูกปืนถูกวางลงในตำแหน่งเริ่มต้นบนบ่าลูกปืนแบบเรียวพร้อมด้วยนัตไฮดรอลิก แรงกดเริ่มต้นที่กำหนดไว้สำหรับลูกปืนแต่ละตัวถูกตั้งค่าในนัตไฮดรอลิกโดยใช้มาโนมิเตอร์แบบดิจิทัล การกระจัดตามที่แสดงในตารางสามารถวัดได้โดยใช้เกจวัดความลึก เกจแบบเลื่อน หรือเกจแบบหน้าปัดก็ได้ อย่างไรก็ตาม การวัดค่าช่องว่างภายในตามแนวรัศมีในขั้นสุดท้ายจะต้องทำโดยใช้ฟีลเลอร์เกจเสมอ
วิธีการติดตั้งนี้:
- สามารถทำได้อย่างรวดเร็วและไม่ยุ่งยาก
- มีความปลอดภัยและความเที่ยงตรงสูงมาก
- ทำให้สามารถติดตั้งลูกปืนแบบซีลได้อย่างถูกต้อง
ข) การติดตั้งตลับลูกปืนที่มีรูในแบบเรียวโดยการวัดการลดค่าช่องว่างภายในตามแนวรัศมี
เมื่อลูกปืนถูกดันเข้าในบ่าลูกปืนแบบเรียวจะขยายตัวออก และค่าช่องว่างภายในตามแนวรัศมีจะลดลง การลดลงของค่าช่องว่างภายในตามแนวรัศมีนี้สามารถใช้เป็นมาตรการในการตรวจสอบการวางลูกปืนเข้าที่ได้ วิธีการนี้จะสามารถวัดได้โดยใช้ฟีลเลอร์เกจ
